Контурная резка наклеек на плоттере: метки, калибровка, нож и давление

Наклейки, стикерпаки, этикетки на продукцию, маркировка — всё это печатается на белом виниле и вырезается по контуру. Технология называется «печать и резка» (print & cut): принтер печатает изображение и метки, плоттер находит метки датчиком, пересчитывает положение листа и режет точно по краю картинки. Разберём процесс по шагам — от макета до разбора брака.

1. Какой плоттер нужен

Для контурной резки плоттер должен уметь читать метки — в характеристиках это «контурная резка: да» или «оптический датчик». Рулонные модели удобны для длинных рулонов наклеек и плёнки, планшетные — для листов, плотных материалов и мелких тиражей без ручной подачи.

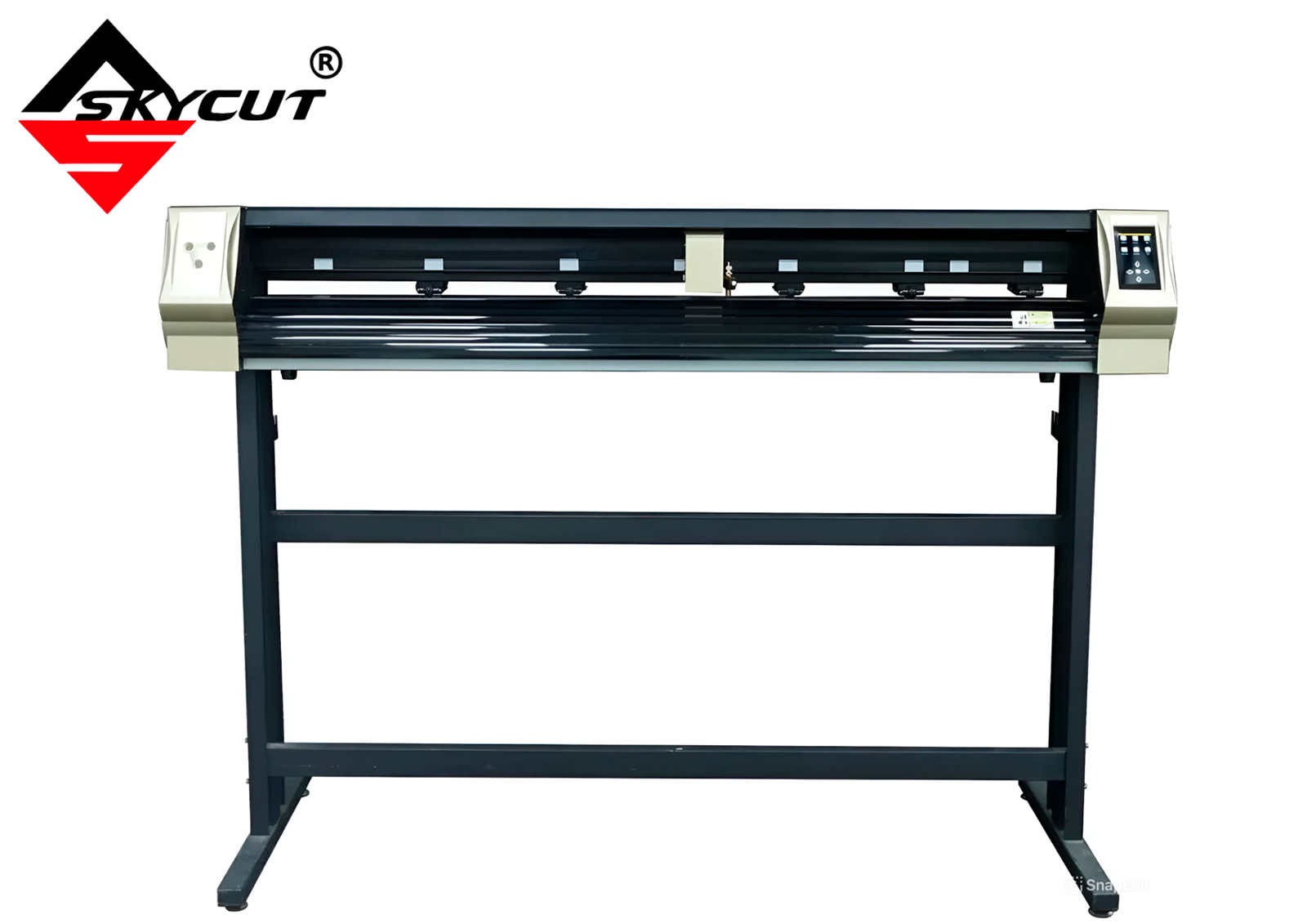

Модели SKYCUT V48 и V60 с шаговым двигателем режут плёнку по векторному макету (буквы, логотипы), контурная резка в их характеристиках не указана. Для печати и резки наклеек выбирайте модели серии VH.

2. Макет: выпуск, отступ контура и метки

• Выпуск (bleed) 1–2 мм. Фон наклейки должен заходить за линию реза. Плоттер режет с погрешностью в доли миллиметра, и без выпуска по краю останется белая полоска винила.
• Линия реза — отдельный контур. Её делают отдельным векторным контуром (обычно отдельным слоем или цветом, который программа резки распознаёт как линию реза). Растровая картинка без контура не режется.
• Простые формы. Острые внутренние углы и детали меньше 3–4 мм нож рвёт. Скругляйте углы радиусом от 1–2 мм, мелкий текст оставляйте внутри фона наклейки.
• Метки позиционирования ставит программа плоттера по своему шаблону: размер, отступ от края и расстояние до изображения должны соответствовать требованиям конкретной модели. Не двигайте и не масштабируйте метки вручную.
• Раскладка. На рулоне длинные листы режут частями: чем длиннее участок между метками, тем больше накапливается перекос. Для больших тиражей используют промежуточные метки.

3. Печать, сушка и ламинация

Наклейки печатают на белом виниле для сольвентной или экосольвентной печати — глянцевом или матовом (в каталоге — винил 120–140 г, от 21 000 ₸ за рулон 1,27×50 м). После печати сольвентным чернилам нужно время на испарение растворителя: если сразу заламинировать, плёнка может «поплыть» и отслоиться. Время выдержки — по рекомендациям производителя чернил и плёнки.

Ламинация защищает изображение от истирания и ультрафиолета. Важный нюанс для контурной резки: глянцевая ламинация бликует под оптическим датчиком, и метки читаются нестабильно. Если плоттер «не видит» метки, попробуйте матовую плёнку (плёнки для ламинации 100 г — от 9 200 ₸ за 0,914×50 м) или печатайте метки вне зоны ламинации. Ламинат увеличивает толщину — давление ножа придётся поднять.

4. Нож, вылет и давление

Режущий нож плоттера — сменный расходник, и от его угла и состояния зависит качество больше, чем от модели плоттера.

• Вылет ножа выставляют чуть больше толщины плёнки без подложки: нож должен прорезать плёнку и клей, но лишь царапать подложку. Слишком большой вылет — прорезанная подложка, рваные углы.
• Давление подбирают тест-резом (функция есть во всех плоттерах): небольшой квадрат с треугольником должен выбираться целиком, а на обороте подложки не должно быть следа реза.
• Смещение (offset) — поправка на то, что кончик ножа смещён от оси держателя. Неверный offset даёт скруглённые или «перекрученные» углы.
• Марзан — пластиковая полоса под ножом. Изношенный марзан с канавкой даёт недорез по линии. Для Graphtec есть марзаны и ножи CB09 (0,9 мм — винил и плёнки) и CB15 (1,5 мм — более толстые материалы), оригинальные и совместимые; для планшетных плоттеров — лезвия серии J.

5. Резка: «до подложки» или насквозь

Полурез (kiss-cut) — нож режет плёнку и оставляет подложку целой: так делают стикерпаки и этикетки на листе, которые клиент снимает по одной. Сквозной рез — наклейка вырезается вместе с подложкой: штучные наклейки, бирки. На рулонном плоттере сквозной рез делают с перфорацией или оставляя перемычки, иначе вырезанные детали сбиваются; на планшетном — проще благодаря прижиму листа.

Порядок работы: заправить материал и выставить прижимные ролики по краям листа (не на изображении), запустить считывание меток, сделать тест-рез на краю, порезать первый лист и проверить совпадение, затем запускать тираж.

6. Частые дефекты и их причины

Чек-лист

• Плоттер с контурной резкой; рулонный — для рулонов и длинных тиражей, планшетный — для листов и плотных материалов.
• Макет: отдельная линия реза, выпуск 1–2 мм, скругления, метки из шаблона программы.
• Выдержка отпечатка перед ламинацией; матовая ламинация, если метки не читаются.
• Нож под материал, вылет и давление по тест-резу, исправный марзан.
• Первый лист — проверка совмещения, потом тираж.

Общие советы по выбору плоттера — в статье «Как выбрать плоттер для бизнеса», все модели — в разделе режущие плоттеры. SignTech выполняет пусконаладку и гарантийное обслуживание плоттеров.
