Пусконаладка ЧПУ-станка: что нужно проверить перед началом производства

Установка ЧПУ-станка еще не означает, что оборудование готово к серийному выпуску деталей. Между первым включением и производством должна быть пусконаладка: последовательная проверка электрики, механики, приводов, шпинделя, систем безопасности, управляющей программы и фактической точности обработки. Задача этапа — обнаружить ошибки монтажа и настройки до того, как они превратятся в брак, поломку инструмента или простой участка.

Для фрезерного оборудования важно проверять станок в той конфигурации, в которой он будет работать ежедневно. Характеристики рабочего поля, шпинделя, приводов и вакуумного стола различаются даже у близких моделей, поэтому перед монтажом полезно сверить требования конкретного оборудования с разделом «Фрезерно-гравировальные станки с ЧПУ» на SignTech. Фрезерно-гравировальные станки с ЧПУ

Начать нужно не со станка, а с места установки

Первый блок пусконаладки — инфраструктура. Основание должно быть жестким и ровным, вокруг станка необходимо оставить пространство для обслуживания, загрузки листов и доступа к электрооборудованию. Если рама стоит с перекосом, последующая настройка геометрии может оказаться нестабильной. Подготовку основания, свободного пространства, электропитания и необходимых коммуникаций производители станков также относят к обязательным условиям корректной установки.

Отдельно проверяют электропитание: фактическое напряжение, фазность, частоту, защитный автомат, сечение кабеля и защитное заземление. Параметры сети должны соответствовать паспорту станка, частотного преобразователя, вакуумного насоса и других мощных потребителей.

Если станок использует пневматику, водяное охлаждение шпинделя, вакуум или аспирацию, эти системы проверяют до запуска обработки. Слабый поток охлаждающей жидкости, утечка воздуха или недостаточное разрежение могут не проявиться на холостом ходе, но создать проблему под нагрузкой.

Проверка механики после транспортировки

Даже новый станок после перевозки требует осмотра. Проверяют крепеж портала и шпинделя, направляющие, рейки или винтовые передачи, редукторы, ремни, кабель-каналы, шланги и систему смазки. Движение по всей длине осей должно оставаться равномерным, без заеданий и посторонних звуков.

Следующий этап — геометрия. Для портального фрезера проверяют перпендикулярность осей, положение портала относительно стола, повторяемость выхода в машинный ноль и плоскостность рабочей поверхности. Если стол или жертвенный слой имеет перепад, точная установка Z по одной точке не обеспечит одинаковую глубину фрезерования по всей площади.

Обнаруженный люфт не следует сразу «лечить» программной компенсацией. Сначала ищут механическую причину: ослабленный шкив, натяг ремня, зазор в передаче, крепление муфты, подшипник или каретку. Для ремонта и последующего обслуживания пригодится раздел «Запчасти и комплектующие для фрезерно-гравировальных станков». Комплектующие для фрезерно-гравировальных станков

Оси, концевики и аварийная остановка

После осмотра механику проверяют на малых скоростях в ручном режиме. Каждая команда должна двигать соответствующую ось в правильном направлении, а координаты на экране — изменяться предсказуемо. Затем проверяют машинный ноль, датчики HOME, концевые выключатели и программные пределы перемещений.

Отдельно тестируют аварийные цепи. Кнопка аварийного останова должна переводить оборудование в предусмотренное производителем безопасное состояние, а после сброса аварии станок не должен неожиданно продолжать прерванное движение. Аналогично проверяют ограждения, блокировки и сигнализацию, если они предусмотрены конструкцией. Требования безопасности ТР ТС 010/2011 распространяются в том числе на монтаж, наладку и эксплуатацию машин и оборудования.

Практический пример: на портальном станке 1300 × 2500 мм после монтажа обе стороны портала визуально двигались нормально, но при повторном выходе в HOME одна сторона оси Y останавливалась немного раньше второй. На тестовом прямоугольнике это дало разницу диагоналей. Причиной оказался не G-код, а положение одного из датчиков базирования. При немедленном запуске в производство ошибка повторялась бы на каждой листовой заготовке.

Шпиндель и частотный преобразователь

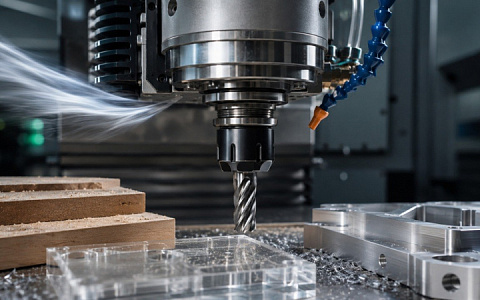

Перед первой обработкой сверяют параметры частотного преобразователя с паспортом шпинделя: номинальное напряжение, ток, частоту и предельные обороты. Затем на безопасных режимах проверяют направление вращения, работу охлаждения, стабильность набора оборотов, шум и вибрацию.

Новый или долго простаивавший шпиндель не стоит сразу выводить на максимальную частоту без учета инструкции производителя. Например, Haas для своих станков предусматривает отдельные процедуры run-in и warm-up шпинделя. Конкретный порядок для фрезерно-гравировального ЧПУ нужно брать из документации его производителя, поскольку схема подшипников, смазки и охлаждения различается.

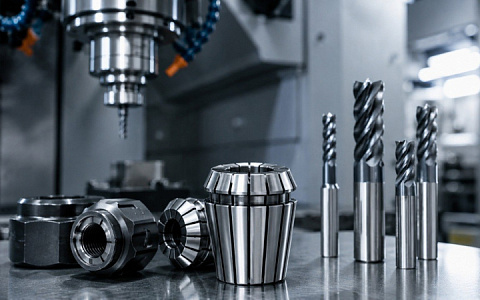

До резания проверяют состояние цанги, гайки и посадочных поверхностей. Загрязнение или неправильный подбор цанги увеличивает биение инструмента и может испортить результат даже при исправной механике. При необходимости можно перейти в раздел «Цанги ER и шпиндели для ЧПУ» Цанги ER и шпиндели, а режущий инструмент подобрать в каталоге «Фрезы для станков ЧПУ». Фрезы для ЧПУ

Вакуумный стол и удаление стружки

Станок может быть геометрически точным, но давать брак из-за нестабильного крепления материала. Поэтому вакуумный стол проверяют по зонам, контролируют герметичность магистралей и состояние уплотнений. При механическом прижиме убеждаются, что крепления не попадают в траекторию инструмента и не деформируют лист.

Аспирацию оценивают во время пробного реза: стружка должна удаляться из зоны обработки, не забивать канавку и не возвращаться под инструмент. Это особенно заметно при раскрое МДФ, древесных плит и пластиков, где плохое удаление стружки быстро отражается на кромке и нагреве фрезы.

Настройка контроллера и программ

До загрузки рабочего заказа проверяют единицы измерения, направления осей, коэффициенты перемещения, максимальные скорости, ускорения, безопасную высоту Z и систему координат. Если используется датчик высоты инструмента, отдельно проверяют его срабатывание и корректность записываемого значения.

Не менее важен постпроцессор CAM-системы. Перед производством полезно выполнить «сухой прогон» программы с поднятым инструментом или в режиме симуляции и убедиться, что траектория, начало координат, безопасные перемещения и завершение программы соответствуют ожиданиям.

После настройки сохраняют резервную копию параметров контроллера и частотного преобразователя. Базовую конфигурацию проще восстановить из сохраненного файла, чем собирать заново после сбоя или замены электроники.

Контрольная деталь вместо первого коммерческого заказа

Финальная проверка — обработка тестовой детали из материала, близкого к реальному производству. Для портального фрезера удобен образец с прямоугольным контуром, окружностями, пазами и карманом. После обработки измеряют размеры по X и Y, диагонали, диаметры, глубину и повторяемость при повторном запуске.

Если квадрат имеет правильные стороны, но разные диагонали, проблема чаще связана с геометрией осей, а не с масштабом шага. Если размер пропорционально уходит по одной оси, проверяют коэффициент перемещения. Если первый образец точный, а последующие отличаются, ищут люфт, проскальзывание, потерю шагов, нестабильное крепление или температурный фактор.

Второй пример: при тестовом раскрое акрила размеры совпали с программой, но на нескольких участках кромка получилась хуже. Проверка показала, что лист удерживался вакуумом неравномерно и слегка поднимался в дальней зоне стола. Корректировка подачи не решила бы проблему: сначала требовалось восстановить герметичность вакуумного контура.

Что зафиксировать перед передачей станка в производство

Результат пусконаладки нужно документировать. Стоит записать параметры электропитания, настройки привода и шпинделя, результаты проверки HOME и концевиков, измерения контрольной детали, рабочие режимы теста и дату резервного копирования параметров. Для нового оборудования полезно сохранить заводские настройки и результаты приемочных измерений.

Отдельный пункт — обучение операторов. Сотрудник должен уметь корректно включать и выключать станок, базировать оси, устанавливать заготовку и инструмент, задавать рабочий ноль, запускать программу, реагировать на типовые аварии и выполнять ежедневные проверки. Пусконаладка не завершена, если безопасно запустить оборудование может только монтажник.

Итог

Готовность ЧПУ-станка определяется не тем, что портал движется, шпиндель вращается и программа загружается без ошибки. Оборудование готово к производству только после проверки инфраструктуры, механики, геометрии, безопасности, приводов, шпинделя, крепления материала, управляющих настроек и контрольной обработки с измерением результата.

Главный принцип пусконаладки: сначала доказать стабильность и повторяемость станка на тестовой задаче, затем отдавать ему коммерческие заказы. Несколько часов системной проверки на старте обычно ценнее, чем последующий поиск причины брака под производственной нагрузкой.
